令和3年1月1回目一陸技「無線工学の基礎」B-4

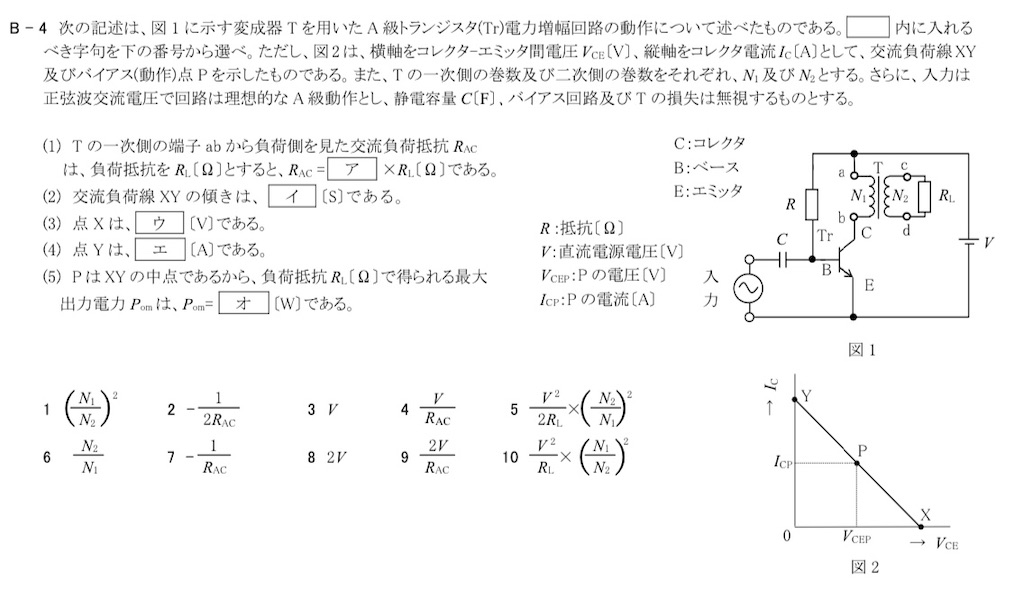

B-4 次の記述は、図1に示す変成器Tを用いたA級トランジスタ(Tr)電力増幅回路の動作について述べたものである。⬜︎内に入れるべき字句を下の番号から選べ。ただし、図2は、横軸をコレクターエミッタ間電圧V(V)、縦軸をコレクタ電流[A]として、交流負荷線XY及びバイアス(動作)点Pを示したものである。また、Tの一次側の巻数及び二次側の巻数をそれぞれ、N1及びN2とする。さらに、入力は正弦波交流電圧で回路は理想的なA級動作とし、静電容量C[F]、バイアス回路及びTの損失は無視するものとする。

f:id:Penguin-AppliedPhysics:20240216202629j:image

なんだこれー

ア

電圧は巻き数の比です。ab間の電圧を $V_{ab}$ 、cd間の電圧を $V_{cd}$ とすると

$\frac{V_{ab}}{V_{cd}}=\frac{N_1}{N_2}$

変成器に入力される電力は

$P_{ab}=\frac{V_{ab}^2}{R_{AC}$
変成器から出力される電力は

$P_{cd}=\frac{V_{cd}^2}{R_L}$

ここで、これらの電力は等しいので

$\frac{V_{ab}^2}{R_{AC}=\frac{V_{cd}^2}{R_L}$

$R_{AC}=(\frac{V_{ab}}{V_{cd}})^2R_L=(\frac{N_1}{N_2})^2R_L$

1が当てはまります。

ウ

先にウです。これは知っているかですね。

コレクタにインダクタがある場合は電源電圧の2倍まで上がります。

8が当てはまります。

https://analogista.jp/class-a-amp/

エ

そのため、電流も2倍です。

9が当てはまります。

イ

ウとエの傾きを取れば

$\frac{\frac{2V}{R_{AC}}-0}{0-2V}=-\frac{1}{R_{AC}}$
7が当てはまります。

オ

中点ですから、Pは $(V, V/{R_{AC})$ です。

それぞれの実効値を使えば

$P_{om}=\frac{V}{\sqrt{2}}\frac{V}{\sqrt{2}R_{AC}}=\frac{V^2}{2R_{AC}}=\frac{V^2}{R_L}(\frac{N_2}{N_1})^2$
答えは5です
