令和3年1月1回目 一陸技「無線工学A」A-7

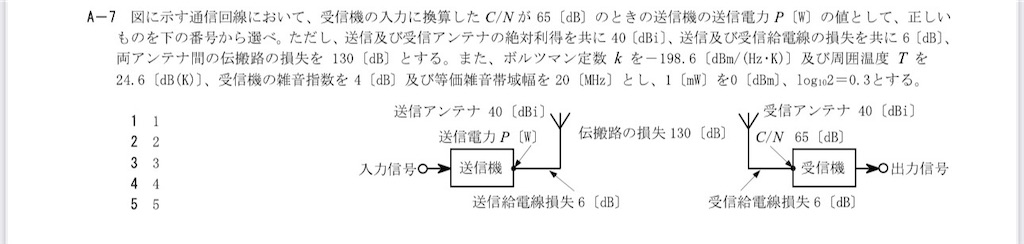

A-7 図に示す通信回線において、受信機の入力に換算した C/Nが65[dB]のときの送信機の送信電信電力P[W]の値として、正しいものを下の番号から選べ。ただし、送信及び受信アンテナの絶対利得を共に40[dBi]、送信及び受信給電線の損失を共に6[dB]、両アンテナ間の伝搬路の損失を 130[dB]とする。また、ボルツマン定数kを-198.6[dBm/(Hz-K)]及び周囲温度 Tを24.6[dB(K)]、受信機の雑音指数を4[dB]及び等価雑音城幅を20[MHz]とし、1[mW]を0[dBm]、log10 2=0.3とする。
また計算
雑音電力はkTBFと覚えてしまいましょう
今回、Bが20MHzなのでdBに変換します
なので、雑音電力は
ここで、
送信電力+送信アンテナゲイン-送信給電線損失-伝送路の損失-受信給電線損失+受信アンテナ-雑音電力=C/N
になればよいので
この単位注意です。1dBmが1mWですから、その10の3乗倍の1000mW（=1W）が正解です。
1が正解です（イェーイ）
