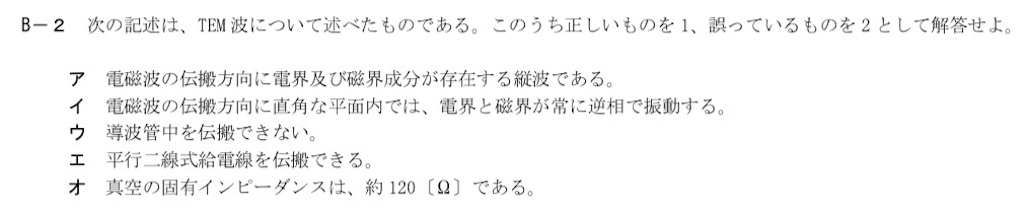

B-2 次の記述は、TEM波について述べたものである。このうち正しいものを1、誤っているものを2として解答せよ。
TEM…
TEM(Transverse Electromagnetic)波は空間の電磁波と同様に電場と磁場が直交し、それぞれが進行方向に対して横方向(Transverse)に進みます。
ア
Transverse なので横波です。
これは誤りなので、2です。
イ
下記参照の図の通りですが、TEMであれば位相は同相です。
これも誤りなので、2です。
ウ
導波管を伝搬するのはTE波(H波)やTM波(E波)です。TEM波は伝搬しません。
これは正しいので、1です。
詳しくはこちら…
https://www.cqpub.co.jp/hanbai/books/79/79711/79711_P9-12.pdf
エ
逆にTEM波が伝搬するのは同軸線路などです。
なので、こちらも正しいです。1になります。
オ
空間のインピーダンスはです。
導出はこちら…
これも誤りなので、2です。
